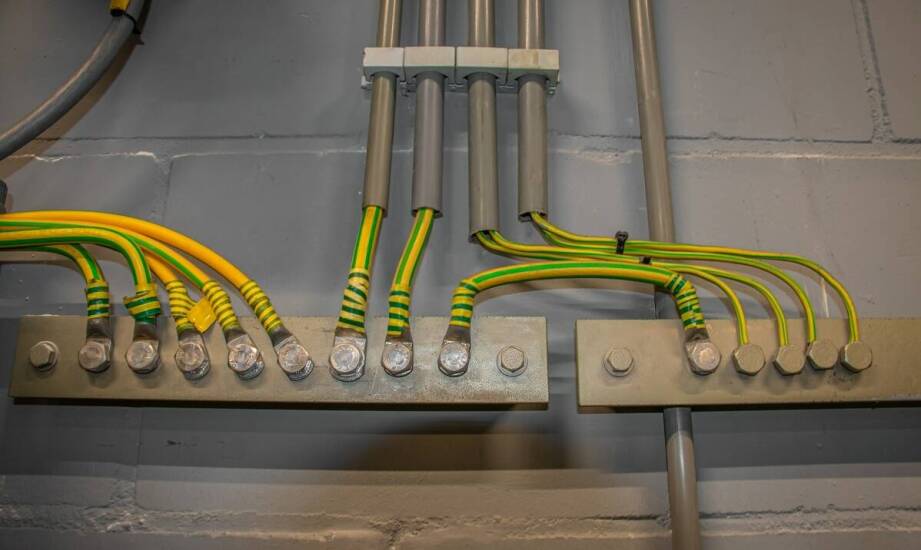

Kiedy perforowany płaskownik o szerokości 25 mm sprawdza się w rozdzielnicy

Instalator pracujący przy rozbudowanych obudowach elektrycznych często staje przed wyzwaniem uporządkowania licznych aparatów i wiązek przewodów. Wymaga to zastosowania prostego nośnika, który ułatwi szybkie mocowanie elementów bez konieczności budowania skomplikowanych stelaży. Odpowiednio wyprofilowany element ze stali ocynkowanej rozwiązuje ten problem, stając się uniwersalną bazą konstrukcyjną wewnątrz szafy. Perforacja na całej długości materiału zmienia podejście do poziomowania i rozmieszczania osprzętu. Owalne otwory o standardowych wymiarach 18x9 milimetrów pozwalają na swobodne przesuwanie śrub przed ich ostatecznym dokręceniem. Monter łatwo dopasowuje punkty mocowań do istniejących szyn w obudowie, unikając wiercenia nowych otworów w samej płycie montażowej. Zwiększa to swobodę działania podczas prac serwisowych i przyspiesza modernizację starszych układów.

Swoboda konfiguracji i układanie tras kablowych

Wnętrze rozdzielnicy wymaga zachowania rygorystycznego porządku, który bezpośrednio przekłada się na bezpieczeństwo i łatwość diagnozowania usterek. Wykorzystany w tym celu płaskownik perforowany 25x2 sprawdza się doskonale przy budowie lekkich konstrukcji pomocniczych i podwieszaniu mniejszych tras kablowych. Element o szerokości 25 milimetrów nie zajmuje cennej przestrzeni, a jednocześnie oferuje wystarczającą płaszczyznę do przykręcania obejm czy uchwytów. Tworzenie czytelnego układu wewnątrz obudowy staje się znacznie prostsze, gdy kable biegną wzdłuż wyznaczonych linii nośnych.

Prawidłowo poprowadzone wiązki przewodów nie krzyżują się z elementami automatyki modułowej. Instalator montuje spinki i opaski bezpośrednio w podłużnych otworach blachy. Takie podejście skutecznie zapobiega plątaniu się kabli i ułatwia późniejszy dostęp do aparatury. Łódzka firma TOS24.PL zaopatrująca rynek krajowy i unijny dostarcza omawiane materiały elektrotechniczne wykonawcom realizującym podobne zadania. Szeroki asortyment obejmuje warianty zabezpieczone powłoką z ocynku Sendzimira, chroniącą metal przed wilgocią w nieogrzewanych pomieszczeniach.

Praktyka warsztatowa pokazuje, że ustandaryzowana listwa ułatwia prefabrykację nietypowych elementów. Zamiast szukać rzadko spotykanych wsporników, elektryk docina profil na wymiar i formuje z niego uchwyty o pożądanym kształcie. Stabilizuje to skutecznie grube przewody zasilające wchodzące z kanału kablowego do głównego wyłącznika.

Rzeczywista nośność i parametry mechaniczne układu

Dane techniczne określają górną granicę wytrzymałości dla popularnych modeli na poziomie około 2 kN. Należy jednak pamiętać, że rzeczywista nośność zależy od rozstawu punktów podparcia oraz kierunku działania sił. Obciążenia statyczne wywołane ciężarem zasilaczy czy małych transformatorów oddziałują inaczej niż wibracje powstające podczas załączania styczników. Szeroki rozstaw śrub mocujących wymusza szczególną ostrożność. Długa wstęga blachy o grubości 2 milimetrów wykazuje tendencję do ugięcia pod wpływem skupionego ciężaru. Sztywność całej konstrukcji wynika również z klasy wytrzymałości użytych łączników i zastosowania poszerzanych podkładek.

Podczas obróbki mechanicznej wykonawcy często popełniają błędy drastycznie obniżające parametry profilu. Poważnym naruszeniem jest cięcie materiału dokładnie w osi gęstej perforacji, co pozostawia ostre i niestabilne krawędzie. Prawidłowe skracanie elementu nośnego powinno odbywać się na pełnym fragmencie blachy, aby zachować jego integralność strukturalną. Niewłaściwe jest również rozwiercanie fabrycznych otworów w celu przeciśnięcia śrub o większej średnicy gwintu. Taka ingerencja niszczy warstwę cynku i prowadzi do powstawania mikropęknięć w strukturze stali.

Zaginanie płaskiego detalu bez użycia odpowiedniego imadła lub prostej zaginarki wywołuje kolejne komplikacje. Próby ręcznego formowania kątów prostych zazwyczaj kończą się trwałym zdeformowaniem brzegów szczelin montażowych. Zniekształcona perforacja uniemożliwia równe przyleganie nakrętek i generuje niepotrzebne naprężenia w zmontowanym układzie.

Kryteria doboru materiału do wielkości obciążenia

Decyzja o wykorzystaniu wąskiej bazy nośnej o szerokości 25 milimetrów zależy od specyfiki konkretnego zlecenia. Rozwiązanie to stanowi odpowiednią podstawę pod lekki osprzęt, drobne sensory czy moduły komunikacyjne w szafkach sterowniczych. Kompaktowy wymiar ułatwia manipulowanie detalem w ciasnych zakamarkach, gdzie brakuje miejsca na standardowe szyny nośne. Wąski profil znajduje zastosowanie przy tworzeniu dodatkowych poziomów montażowych nad głównym rzędem zabezpieczeń nadprądowych.

Inaczej wygląda sytuacja w głównych rozdzielnicach budynkowych obsługujących prądy o dużym natężeniu. Mocowanie masywnych aparatów i grubych kabli energetycznych wymaga znacznie większej sztywności, której cienka blacha nie zapewnia. Funkcję nośną przejmują wówczas pełne profile zamknięte lub masywne ceowniki hutnicze. Perforowana wstęga może tam pełnić jedynie rolę pomocniczą, służąc do przytrzymywania pojedynczych żył sterowniczych.

Ostateczny wybór zależy bezpośrednio od analizy sił występujących wewnątrz projektowanej obudowy. Wariant o niewielkiej szerokości w zupełności zaspokaja potrzeby standardowych modernizacji i porządkowania lekkich przewodów sygnałowych. Jeśli projekt zakłada podwieszanie ciężkich elementów lub wymusza duży odstęp między punktami kotwienia, konieczne staje się zastosowanie grubszych i pełniejszych materiałów konstrukcyjnych.
